МКИ выполняет следующие функции:
- Контроль сопротивления изоляции методом наложения на контролируемую сеть оперативного тока;
- Мигание лампочки АВАРИЯ, и замыкание «сухого контакта» исполнительного реле в случае уменьшения сопротивления изоляции ниже заданного;
- Включение лампочки НОРМА в обратном случае;

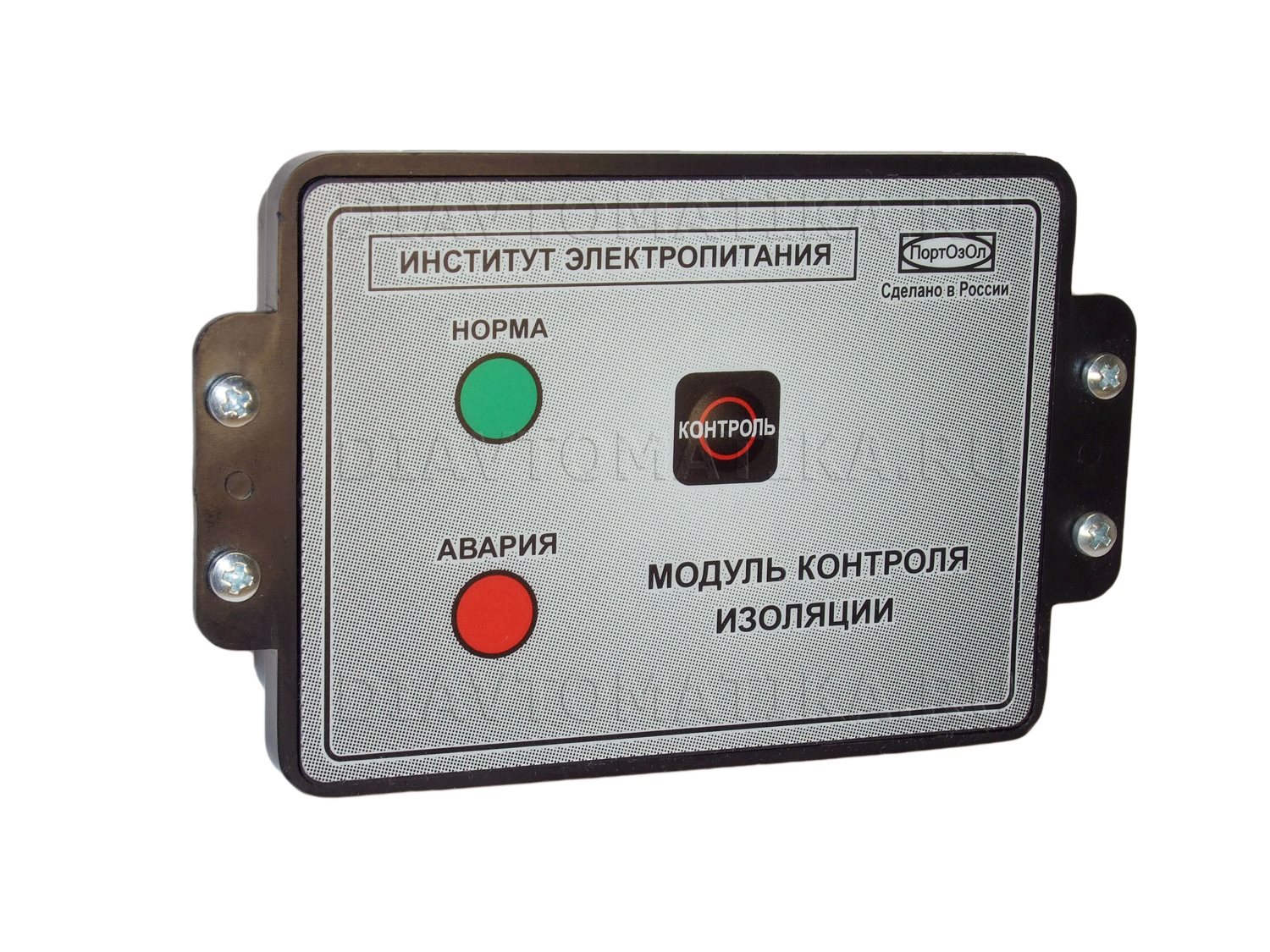

- Обеспечение проверки исправности МКИ (при нажатии кнопки «Контроль» должна загореться или начать мигать лампа «Авария»).
При сопротивлении изоляции соответствующим предельно допустимой величине 26 (для сети частотой 50 Гц) или 75 кОм ( для сети частотой 400 Гц) с выдержкой времени до 3с МКИ выдает сигнал на включение в мигающем режиме индикатора «АВАРИЯ», сигнального реле (замыкается «сухой контакт») и выключает индикатор «НОРМА».
Величина порога срабатывания задается положением тумблера SA1, расположенного на задней панели устройства (положение «1»- 26 кОм, положение «3» – 75 кОм).
Модуль ведет контроль обрыва заземляющего провода (сопротивление изоляции более 10 МОм) и в случае обрыва должен включить индикатор «НОРМА» в мигающем режиме.
Модуль имеет возможность отключить режим контроля обрыва заземляющего провода, предусмотренным для этого на задней панели тумблером SA2 (положение «2» - контроль отключен, положение «4» - контроль включен).
