МКУ 5.230.000 (ОТК/24В/197х144х95/1/IP54/EHD/2х3ф380+N/ 3ток.вх.0.5В/12сух.конт/16вх/4ан.вх/ПОКамаз)

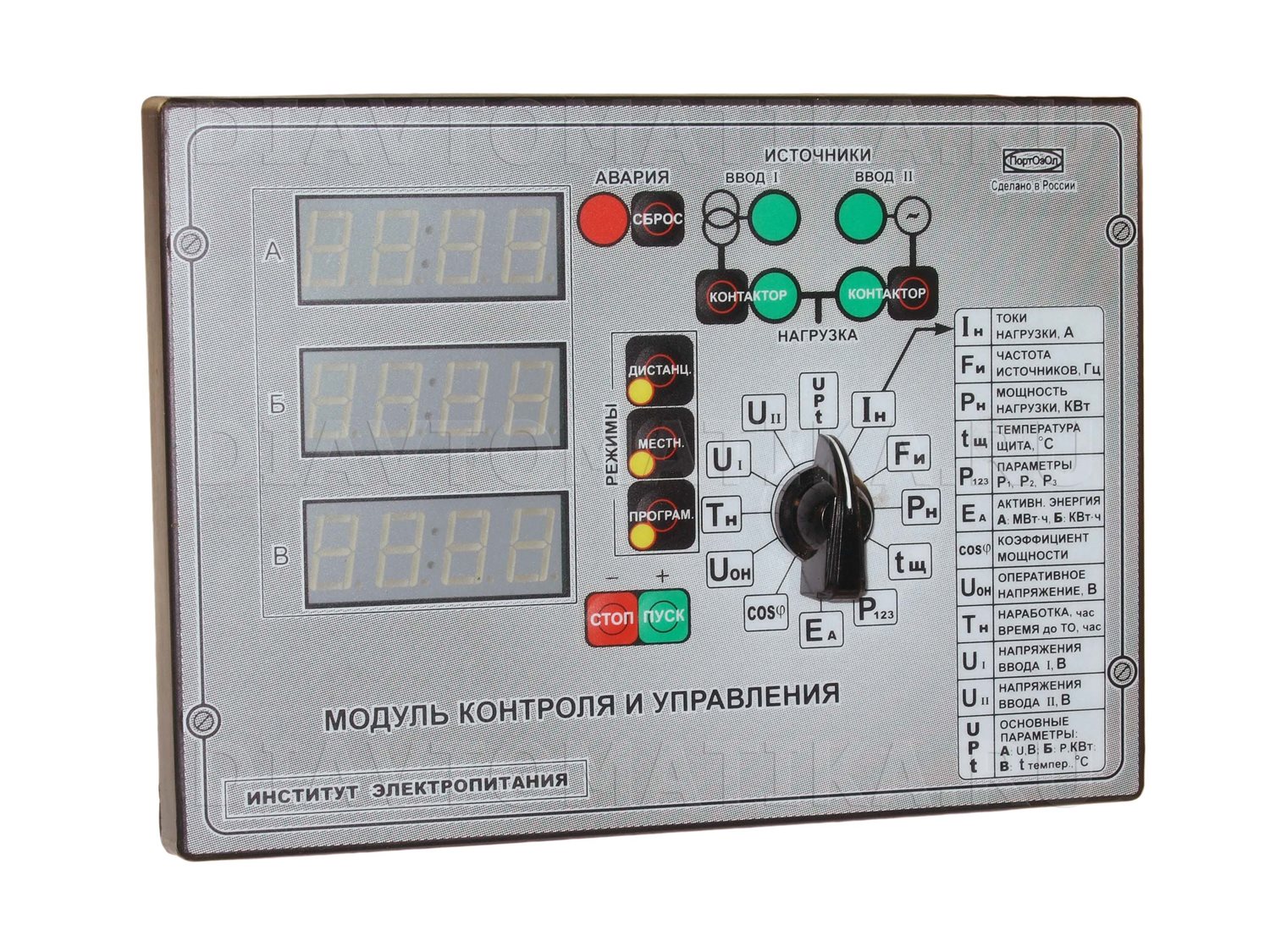

МКУ, установленный в щит управления, обеспечивает операции по ручному и автоматическому запуску и останову электроагрегата (ЭА), а также контроль и индикацию параметров по данным датчиков.

Обеспечиваются следующие операции:

• Автоматический ЭА с принятием нагрузки по пропаданию или ухудшению напряжения сети;
• Автоматический перевод нагрузки на сеть и останов ЭА по восстановлению напряжения сети;
• Ручной запуск и останов ЭА по команде оператора (с клавиш на лицевой панели);
• Ручное включение и отключение контактора сети или генератора (с клавиш на лицевой панели);
• Дистанционный запуск/останов;
• Отключение/включение защит по команде оператора (кроме превышения частоты, снижения давления, коротких замыканий, нажатия кнопки «Экстренного останова», сигнала «Пожар»);
• Подкачка топлива из бака хранения;
• Автоматический подогрев кузова (помещения).

Осуществляется контроль и индикация следующих параметров ЭА:

• Линейные напряжения сети;
• Линейные напряжения генератора;
• Токи нагрузки генератора по каждой фазе;
• Частота тока генератора;
• Активная мощность генератора;
• Напряжение аккумуляторной батареи;
• Давление масла;
• Температура масла (или охлаждающей жидкости);
• Температура воздуха помещения;
• Уровень топлива;
• Время наработки ЭА.

Область применения: Автоматизация дизель-генераторов

Температурные условия: от -40 до 60°С

Габариты: 197 х 144 х 95 мм

Вес: 1 кг

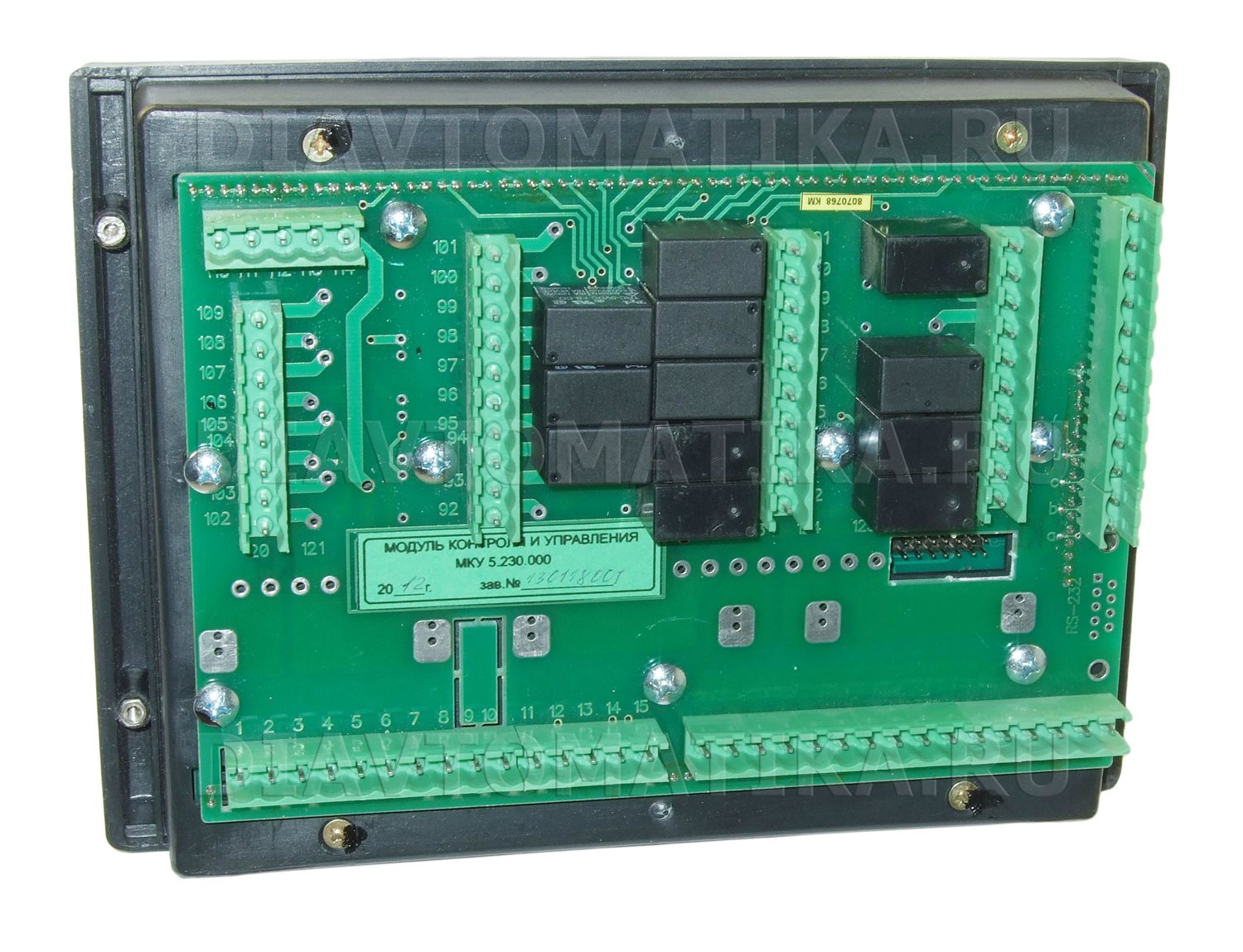

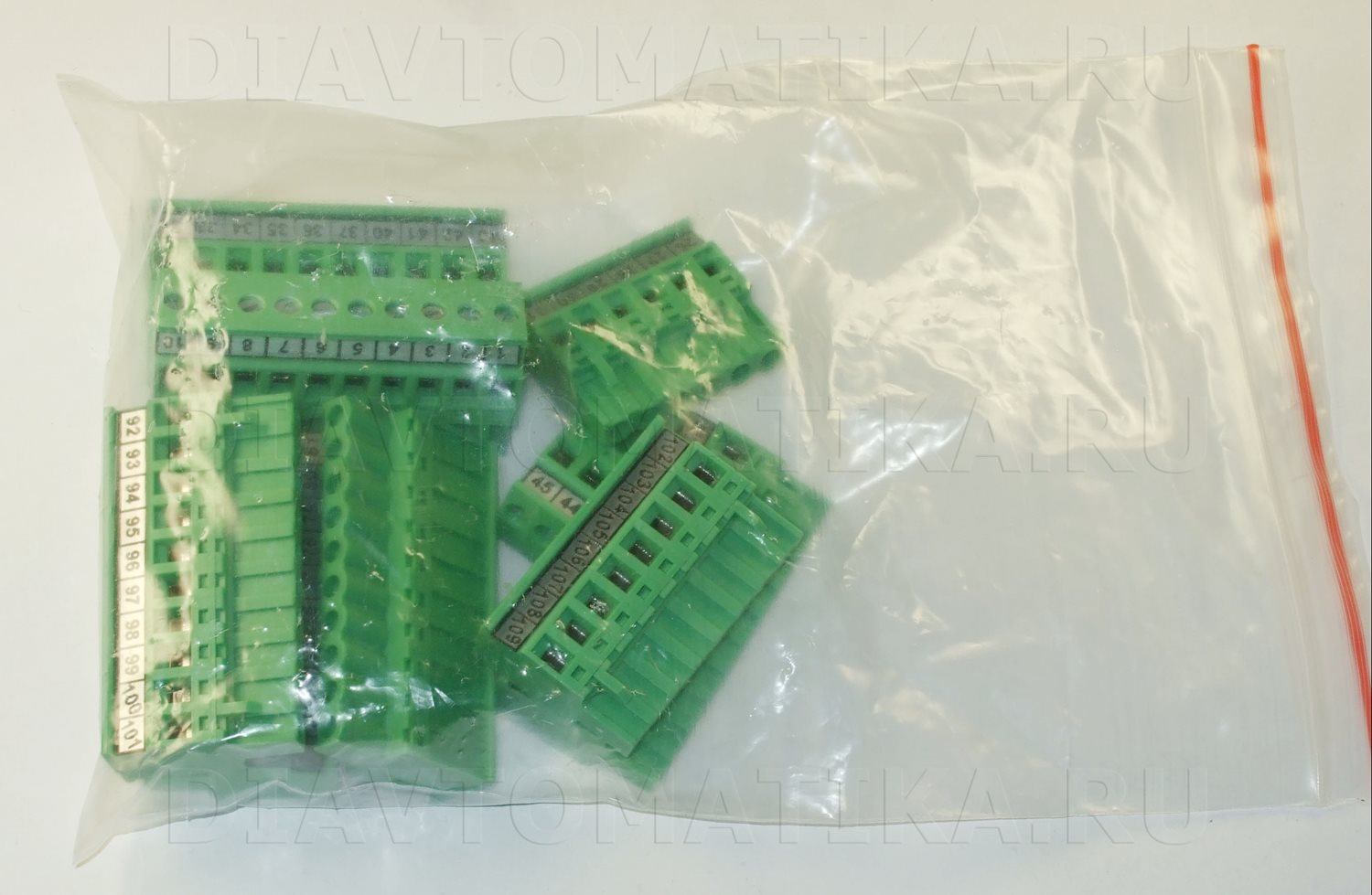

Тип разъёмов: разъемные наборные клеммы, оконцовка кабеля - гильзой, зажим под винт. до 1.5мм2

Степень защиты лицевой панели: IP54

Питание: от 22 до 36 В, Постоянный ток

Количество входов высокого напряжения: 2

Количество релейный выходов: 12

Количество дискретных входов: 16

Количество подключаемых аналоговых датчиков: 4

Индикация: LED (семисегментные)

Тип органов управления: Кнопки,Галетный переключатель
