Описание

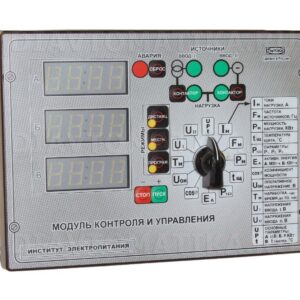

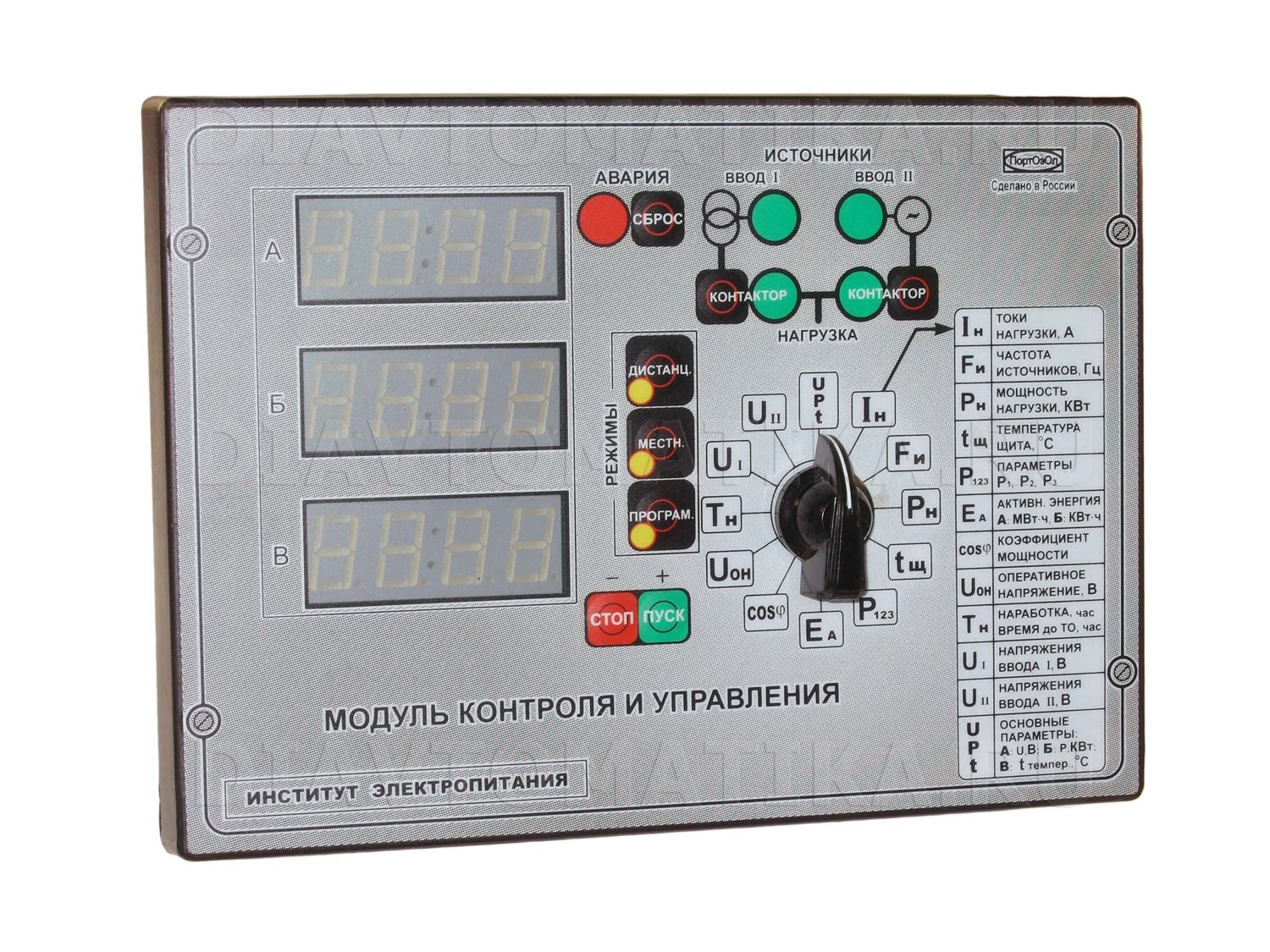

МКУ предназначен для управления и контроля режимов работы трёхфазного дизельного электроагрегата, а также контроля сетевого трехфазного источника с напряжением 400 вольт частотой 50 герц.
Обеспечивает автоматизацию второй-третьей степени.

МКУ, установленный в щит управления, обеспечивает операции по ручному и автоматическому запуску и останову электроагрегата (ЭА), а также контроль и индикацию параметров по данным датчиков.

Обеспечиваются следующие операции:

• Автоматический ЭА с принятием нагрузки по пропаданию или ухудшению напряжения сети;
• Автоматический перевод нагрузки на сеть и останов ЭА по восстановлению напряжения сети;
• Ручной запуск и останов ЭА по команде оператора (с клавиш на лицевой панели);
• Ручное включение и отключение контактора сети или генератора (с клавиш на лицевой панели);
• Дистанционный запуск/останов;
• Отключение/включение защит по команде оператора (кроме превышения частоты, снижения давления, коротких замыканий, нажатия кнопки «Экстренного останова», сигнала «Пожар»);
• Подкачка топлива из бака хранения;
• Автоматический подогрев кузова (помещения).

Осуществляется контроль и индикация следующих параметров ЭА:

• Линейные напряжения сети;
• Линейные напряжения генератора;
• Токи нагрузки генератора по каждой фазе;
• Частота тока генератора;
• Активная мощность генератора;
• Напряжение аккумуляторной батареи;
• Давление масла;
• Температура масла (или охлаждающей жидкости);
• Температура воздуха помещения;
• Уровень топлива;
• Время наработки ЭА;
