Положительные и отрицательные выбросы питающего напряжения, достигающие мгновенных значений 60 … 100 В, возникают в следующих ситуациях:
- кратковременно: при коммутации мощных нагрузок (стартер, свечи и т.п.);
- кратковременно: при плохом контакте клемм аккумулятора во время работы зарядного генератора;
- длительно: во время работы зарядного генератора при намеренном отключении, снятии аккумулятора, отключении или обрыве силовых проводов аккумулятора;
- длительно: при неисправностях зарядного генератора или аккумулятора (например, при отсутствии электролита).

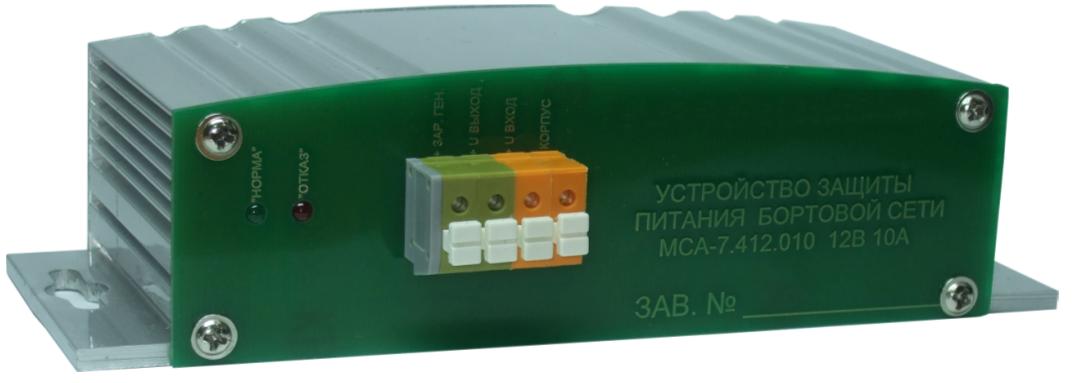

Устройство надежно защищает питаемые нагрузки от указанных перенапряжений бортовой сети 12 В и может выдерживать значительные токовые перегрузки. Устройство имеет небольшой вес, защищено от внешних воздействий и устанавливается непосредственно на агрегате.
Схема подключения устройства к бортовой сети электроагрегата и принцип работы
На вход устройства (клеммы «3» и «4») через внешний предохранитель 30 А подается напряжение бортовой сети электроагрегата +12 В.
Внутри устройства установлен преобразователь напряжения DC-DC 12В, а также микропроцессорная схема контроля входного напряжения, которая реализует следующую логику работы устройства:
- при обратной полярности входного напряжения отсутствует напряжение на обоих выходах за счет защитного диода показанного на схеме;
- при достижении входного напряжения значения +9,5 В включается преобразователь DC-DC 12 В, включается реле К1 и на обоих выходах устройства появляется напряжение;
- при достижении входного напряжение значения выше границы 15 В контакты реле К2 переключают выход «1» (в течение 40 мс) на работу от внутреннего стабилизированного источника напряжения + 12 В. При снижении напряжения ниже границы выход «1» устройства обратно переключается на работу от бортовой сети.
Выход «1» используется для подключения нагрузок, логика работы которых связана с измерением или контролем величины напряжения аккумулятора: таких, как реле возбуждения зарядного генератора или система управления электроагрегатом.
Выход «2» всегда подключен к внутреннему стабилизированному источнику напряжения и используется для подключения нагрузок, особо требовательных к качеству питания.
Технические характеристики
|
Наименование |
Значение |
1. Входное напряжение питания, В
(между клеммами «3» и «4») |
10 - 100 |
2. Номинальный выходной ток нагрузки выхода «1», А
Номинальный выходной ток нагрузки выхода «2», А |
0 – 10
10 |
3. Максимальный допустимый в течение не более 10 сек. ток перегрузки выхода «1», А, не более
Максимальный допустимый в течение не более 10 сек. ток перегрузки выхода «2», А, не более |
30
30 |
4. Выходное напряжение на клемме «1», В
- при входном напряжении 10 … 15 В
- при входном напряжении более 15 В
4.1. Максимальное время переключения (реле К2), сек. |
10,0 … 15,0
11,8 … 12,2
0,04 |
5. Выходное напряжение на клемме «2», В
- при входном напряжении 10 … 13 В
- при входном напряжении более 13 В |
9,2 ... 12,2
11,8 … 12,2 |
|
6. Диапазон поддержания напряжения при номинальной нагрузке, В |
12 ± 0,2 |
|
7. Температура окружающей среды, ˚С |
минус 40 … +85 |
|
8. Степень защиты корпуса |
IP54 |
|
9. Габаритные размеры, ДхШхВ, мм |
148х72х39 |
|
10. Масса устройства, кг, не более |
0,3 |
|
11. Гарантийный срок эксплуатации, месяцев |
12 |
