Краткое описание
Модули МКУ серии 5 предназначены для управления и контроля режимов работы трехфазных газопоршневых, дизельных или бензиновых электроагрегатов. Модули модификации МКУ 5.1**.*** обеспечивают первую степень автоматизации. Модули модификации МКУ 5.2**.*** обеспечивают вторую-третью степень автоматизации с контролем напряжения сети.
Для автоматизации типовых станции широкое распространение получили МКУ 5.110.000 и МКУ 5.230.000.

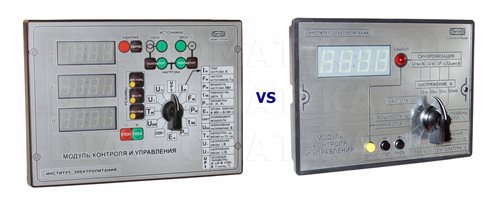

Модули представляют собой приборы, монтируемые в дверь шкафа управления электроагрегатом. На лицевой панели МКУ размещены индикаторы и кнопки управления. Органы управления МКУ практически полностью заменяют ранее использовавшиеся ламповые и кнопочные, а также другие щитовые элементы контроля, индикации и управления.
Описание и работа
Модули МКУ обеспечивают следующие операции и защиты электроагрегата (ЭА):
|
МКУ 5.110.000 |
МКУ 5.230.000 |
Операции:
-
полуавтоматический запуск ЭА с клавиши или дистанционно с ручным или автоматическим принятием нагрузки;
-
полуавтоматический останов ЭА с клавиши или дистанционно с отключением нагрузки;
-
режим ручной или полуавтоматической синхронизации ЭА с внешним источником.
Защиты:
-
аварийный останов ЭА при нажатии кнопки «ЭКСТРЕННЫЙ ОСТАНОВ» на щите;
-
аварийный останов ЭА при наличии аварии по измеряемым параметрам;
-
принудительный останов ЭА с охлаждением в случае обрыва датчика температуры или давления.
|
Операции:
-
Автоматический ЭА с принятием нагрузки по пропаданию или ухудшению напряжения сети;
-
Автоматический перевод нагрузки на сеть и останов ЭА по восстановлению напряжения сети;
-
Ручной запуск и останов ЭА по команде оператора (с клавиш на лицевой панели);
-
Ручное включение и отключение контактора сети или генератора (с клавиш на лицевой панели);
-
Дистанционный запуск/останов
-
Отключение/включение защит по команде оператора (кроме превышения частоты, снижения давления, коротких замыканий, нажатия кнопки «Экстренного останова», сигнала «Пожар»).
-
Подкачка топлива из бака хранения.
-
Автоматический подогрев кузова (помещения).
Защиты:
-
аварийный останов ЭА при нажатии кнопки «ЭКСТРЕННЫЙ ОСТАНОВ» на щите или при наличии сигнала «ПОЖАР»;
-
аварийный останов ЭА при наличии аварии по измеряемым параметрам.
|
Описание входов и выходов:
|
МКУ 5.110.000 |
МКУ 5.230.000 |
|
Электрические измерения |
-
Напряжение генератора (3 ф)
-
Ток генератора (3 ф)
|
-
Напряжение генератора (3 ф)
-
Напряжение сети (3ф)
-
Ток генератора (3 ф)
|
|
Аналоговые датчики |
-
Уровень топлива
-
Давление масла
-
Температура охл. жидкости
-
Экстренный останов+дист. стоп/пуск
|
-
Уровень топлива
-
Давление масла
-
Температура охл. жидкости
-
Температура помещения
|
|
Дискретные релейные выходы |
-
Топливный клапан (удерживающий)
-
Расцепитель автомата генератора
-
Стартер
-
Авария
-
Топливная рейка минус
-
Топливная рейка плюс
-
Воздушная захлопка (1)
-
Контактор генератора (1)
(1)- нет в базовой модификации МКУ 5.110.000, используются в других исполнениях |
-
Топливный клапан
-
Стартер
-
Расцепитель генератора
-
Расцепитель сети (2) (3)
-
Включение контактора генератора
-
Включение контактора сети
-
Сигнал общей аварии
-
Агрегат запущен
-
Звуковой сигнал (2)
-
Закачка топлива
-
Электроподогрев двигателя (2) (3)
-
Люк выброса включить
-
Люк забора включить
-
Электроподогрев кузова (2)
-
Воздушная захлопка (2) (3)
-
Рейка минус (3)
-
Рейка плюс (3)
-
Прокачка масла (2) (3)
-
Подкачка масла (3)
(2)- нет в базовой модификации МКУ 5.230.000 для двигателей ЯМЗ
(3)- нет в базовой модификации МКУ 5.230.000 для двигателей КАМАЗ |
|
Дискретные входы |
|
|
-
Контактор генератора включен
-
Контактор сети включен
-
Отключение защит
-
ДУ(стоп/пуск)
-
Привод люка включен
-
Датчик засоренности топливного фильтра
-
Датчик засоренности масляного фильтра
-
Конечник воздушной заслонки
-
Датчик пожара
-
Нет охлаждающей жидкости
-
Резерв сети
-
ДУ (Резерв агрегата)
-
Экстренный останов
-
Датчик засоренности воздушного фильтра
|
Технические характеристики
|
Наименование параметра |
МКУ 5.110.000 |
МКУ 5.230.000 |
|
Напряжение питания МКУ, В |
22 - 36 |
22 - 36 |
|
Потребляемая мощность должна быть, Вт, не более |
15 |
15 |
|
Диапазон измерения линейных напряжений сети, В |
- |
80 – 500 |
|
Предельно допустимая погрешность измерения напряжения сети, % |
- |
1 |
|
Диапазон измерения линейных напряжений генератора, В |
80 – 500 |
80 – 500 |
|
Предельно допустимая погрешность измерения напряжения генератора, % |
1 |
1 |
|
Диапазон измерения величины тока нагрузки по каждой фазе (зависит от Iном генератора), А |
1 – 2.3Iном |
1 – 2.3Iном |
|
Предельно допустимая погрешность измерения тока нагрузки, % |
2.5 |
2.5 |
|
Диапазон измерения частоты напряжения генератора, Гц |
27 – 75 |
27 – 75 |
|
Предельно допустимая погрешность измерения частоты, Гц |
± 0.1 |
± 0.1 |
|
Диапазон измерения суммарной активной мощности, КВт |
1 – 1000 |
1 – 1000 |
|
Предельно допустимая погрешность измерения активной мощности с учетом погрешности трансформаторов тока, % |
2.5 |
2.5 |
|
Диапазон измерения температуры масла (температуры охлаждающей жидкости), ºС |
+40 .. +120 |
+40 .. +120 |
|
Предельно допустимая погрешность измерения температуры масла, % |
4 |
4 |
|
Диапазон измерения температуры помещения ºС |
- |
+40 .. +120 |
|
Предельно допустимая погрешность измерения температуры помещения, % |
- |
4 |
|
Диапазон измерения давления масла, кг/см² |
0 – 10 |
0 – 10 |
|
Предельно допустимая погрешность измерения давления масла, % |
4 |
4 |
|
Диапазон измерения уровня топлива, % |
0 – 100 |
0 – 100 |
|
Предельно допустимая погрешность измерения уровня топлива, % |
4 |
4 |
|
Диапазон измерения напряжения аккумуляторной батареи, В |
10 – 40 |
10 – 40 |
|
Предельно допустимая погрешность измерения напряжения аккумуляторной батареи, % |
1 |
1 |
|
Диапазон измерения суммарного числа часов работы электроагрегата, час |
До 9999 |
До 9999 |
|
Габаритные размеры МКУ |
Ширина 135 мм
Высота 100 мм
Глубина 75 мм |
Ширина 197 мм
Высота 144 мм
Глубина 95 мм |
|
Масса |
Не более 0.3 кг |
Не более 1 кг |
|
Степень защиты лицевой панели |
IP31 |
IP54 |
|
Гарантийный срок эксплуатации, месяцев |
18 |
18 |
Комплект поставки МКУ
-
модуль МКУ – 1 шт
-
соединительные разъемы – 1 комплект
-
установочный крепеж – 1 комплект
-
паспорт – 1 шт
-
руководство по эксплуатации – 1 шт
-
упаковка – 1 шт
Заключение
В заключении стоит отметить, что список функций модулей МКУ не является исчерпывающим. Дополнительные функции, алгоритмы, входы-выходы и т.п. предусмотрены в других модификациях МКУ.
По вопросам, касающимся применения МКУ под конкретные нужны нетиповых электростанций, обращайтесь по e-mail или телефону, указанному в разделе "Контакты".
